Типы трубопроводов по материалам и назначению
Полипропиленовые трубопроводы
Полипропиленовые трубопроводы применяют в системах водоснабжения и водоподготовки. Они выдерживают рабочее давление до 10–16 кгс/см² и подходят для холодной и горячей воды. Полипропилен устойчив к коррозии, не требует дополнительной защиты при монтаже внутренних сетей. Соединение труб выполняют сваркой полифузионным аппаратом, что обеспечивает герметичность стыков.
Металлопластиковые и трубы из сшитого полиэтилена
Металлопластиковые трубы и трубопроводы из сшитого полиэтилена используют в системах отопления. Эти материалы сохраняют гибкость при монтаже и выдерживают температуру теплоносителя до 95 °C. Металлопластиковые трубы соединяют пресс-фитингами или компрессионными фитингами без сварки. Сшитый полиэтилен применяют в системах тёплого пола и радиаторного отопления благодаря устойчивости к температурным расширениям.
Стальные и медные трубопроводы
Для монтажа котельного оборудования и технологических трубопроводов применяют стальные и медные трубы. Стальные электросварные трубы по ГОСТ 10704–63 и ГОСТ 10705–63 используют в системах производственного и противопожарного водопровода при давлении до 25 кгс/см². Медные трубопроводы устойчивы к коррозии и применяются в системах с повышенными требованиями к долговечности. Соединение медных труб выполняют пайкой или обжимными фитингами.
Запорная и регулирующая арматура трубопроводов
Шаровые краны и задвижки

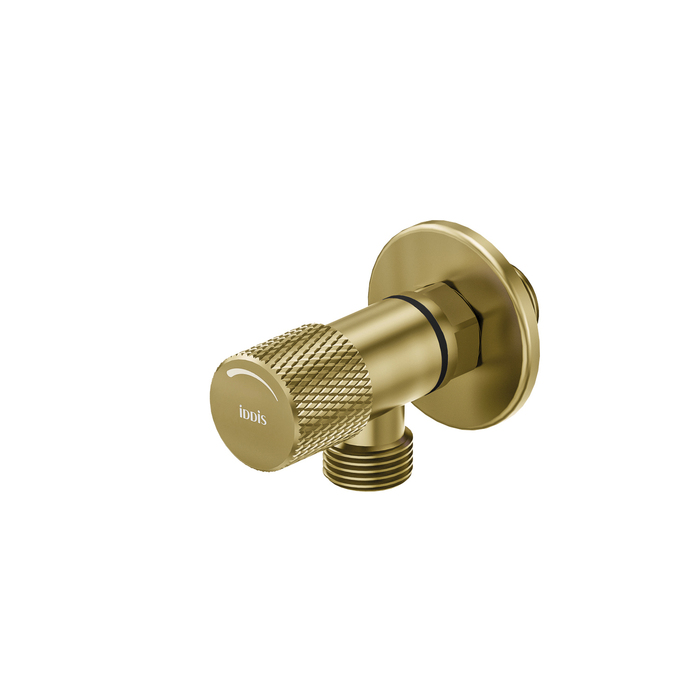

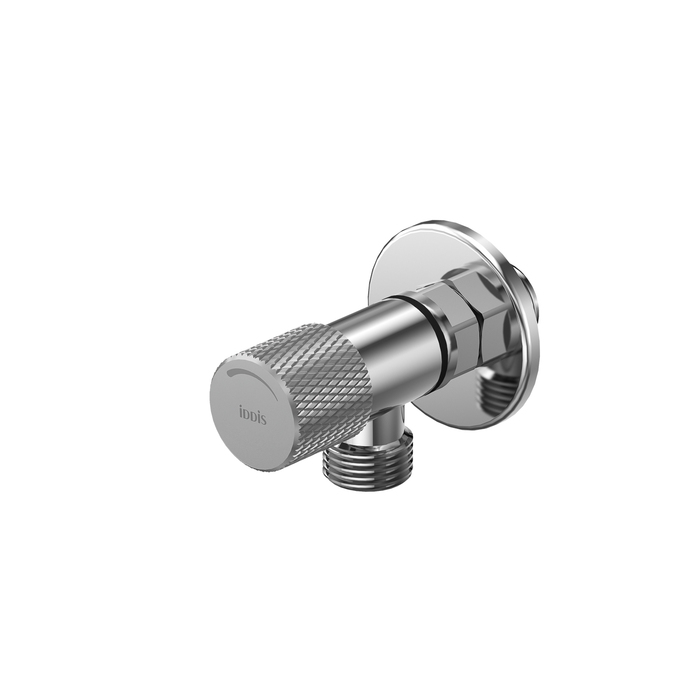

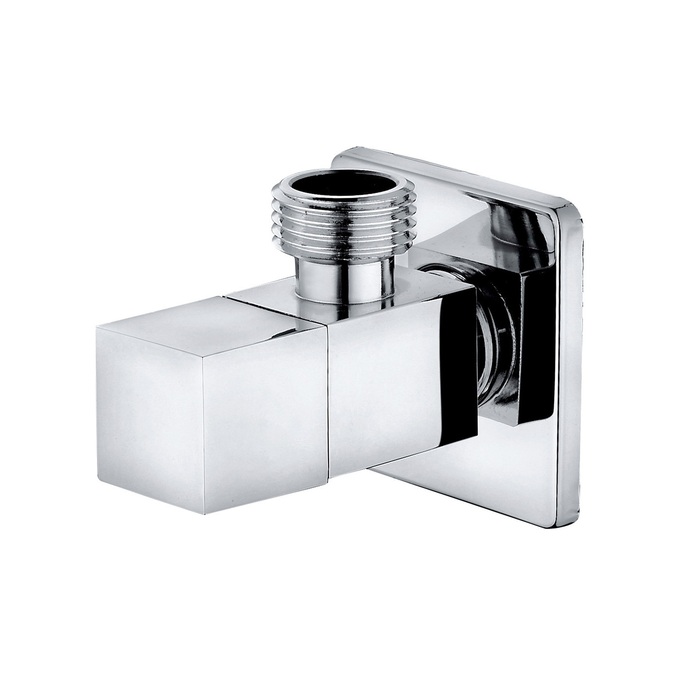

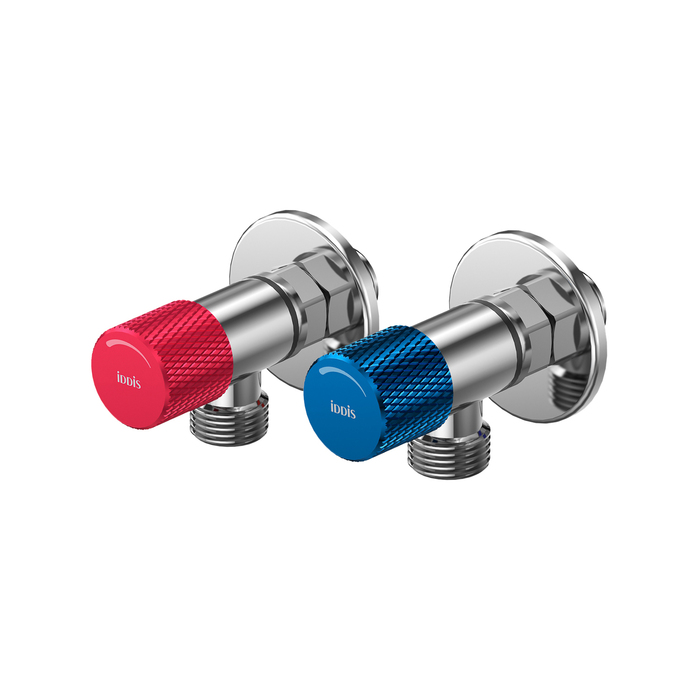

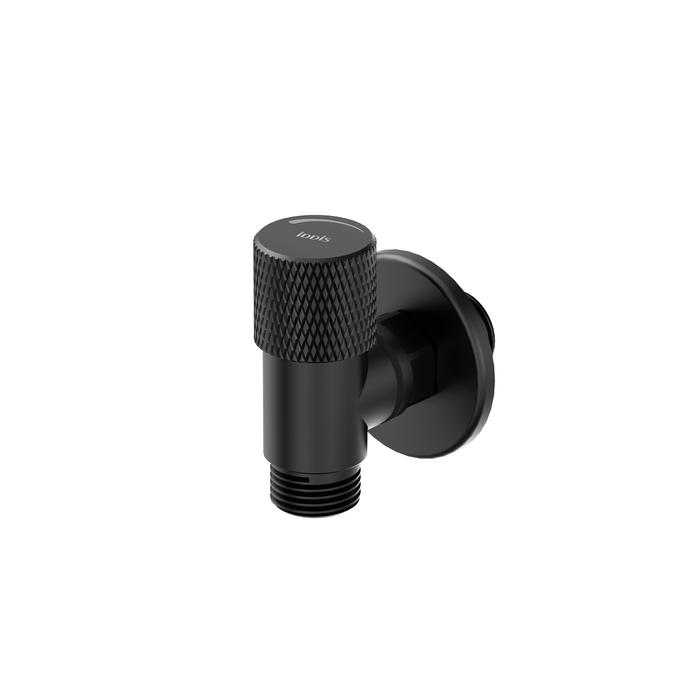

Запорная арматура трубопроводов обеспечивает управление потоками в системах отопления и водоснабжения. Шаровые краны применяют для полного перекрытия потока, задвижки — для магистральных участков с большим диаметром. Краны с американкой упрощают демонтаж участков трубопровода без вращения труб. Мини-краны используют в местах с ограниченным пространством для установки.
Фитинги и соединительные части
Ассортимент включает современные соединительные детали (тройники, муфты, уголки, переходники), предназначенные для надежного монтажа различных инженерных систем. Для металлических участков трубопровода применяются прочные чугунные фасонные части (ГОСТ ISO 2531-2012) и латунные резьбовые или пресс-фитинги (ГОСТ 15763-2005). Сборка полимерных сетей осуществляется с помощью элементов из полипропилена (PPR) под сварку и фитингов для сшитого полиэтилена (PE-X) под натяжное или компрессионное соединение (ГОСТ 32415-2013).
Требования к арматуре для систем отопления и водоснабжения
При выборе арматуры учитывают рабочее давление системы, температуру среды и тип соединения. Для систем отопления применяют арматуру с рабочей температурой до 110 °C и давлением до 16 кгс/см². Материалы корпусов — латунь, бронза, нержавеющая сталь. Уплотнения выполняют из EPDM или фторопласта в зависимости от типа среды.
Критерии выбора трубопроводов и арматуры
Подбор по условиям эксплуатации
Выбор трубопроводов и арматуры зависит от рабочего давления, температуры среды и типа системы. Для систем хозяйственно-питьевого водопровода применяют трубы диаметром от 10 до 500 мм в зависимости от расхода воды. Для систем отопления выбирают трубы с учётом температуры теплоносителя и способа прокладки.
Диаметр и гидравлические характеристики
Диаметр трубопровода влияет на пропускную способность и потери давления в системе. Подбор диаметра выполняют по расчётному расходу с учётом допустимой скорости потока. Гидравлические характеристики трубопровода зависят от материала, шероховатости внутренней поверхности и конфигурации трассы.
Совместимость материалов и способы монтажа
Совместимость материалов трубопроводов и арматуры важна при проектировании систем. Соединение стальных и чугунных труб одного диаметра выполняют без дополнительных переходников. Для соединения труб из разных материалов применяют комбинированные фитинги с резьбовыми или фланцевыми соединениями. Герметизацию резьбовых соединений выполняют льном с уплотнительной пастой или фум-лентой.
